I.
Visão Geral do Produto

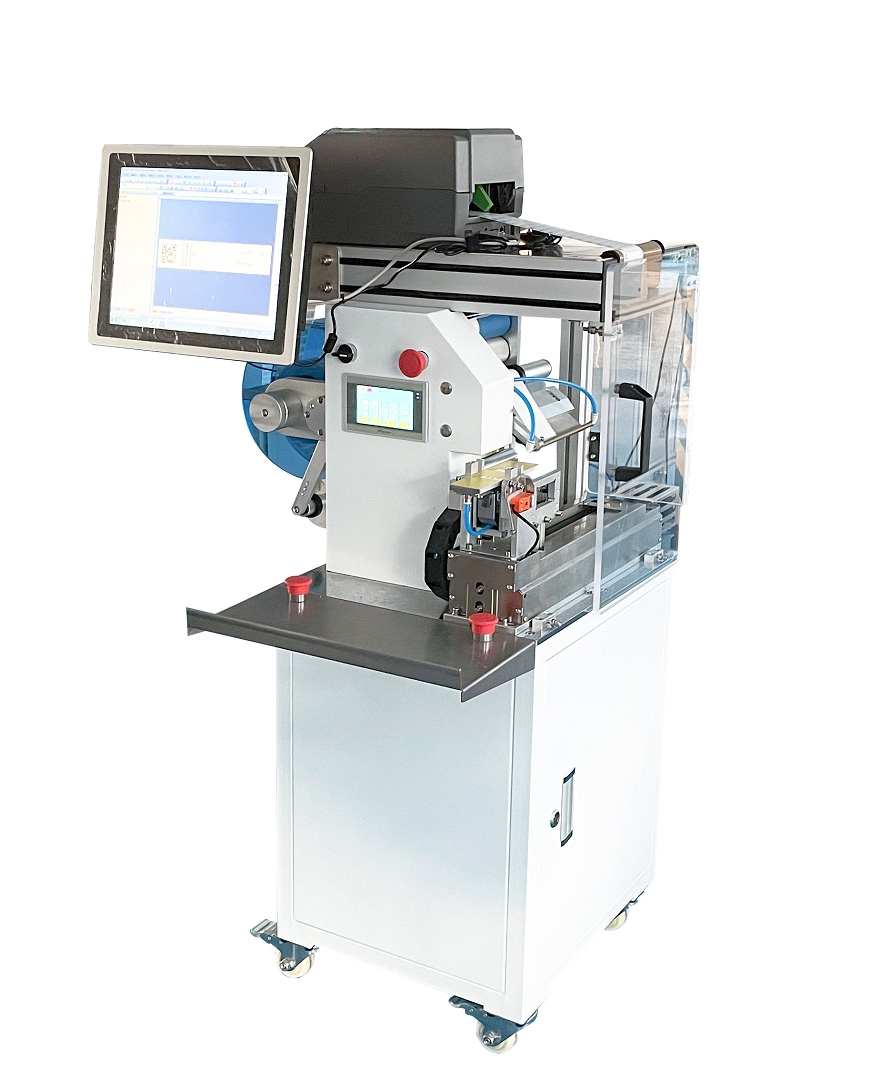

A Máquina de Dobrar e Etiquetar Fios Semi-Automática JW-T107 é um equipamento de etiquetagem eficiente projetado para as necessidades de dobrar e etiquetar diversos produtos de pequeno e médio porte.
Adotando fixadores personalizados e tecnologia de controle preciso, o equipamento pode se adaptar a cenários de etiquetagem de várias especificações, combinando flexibilidade e estabilidade.
É amplamente utilizado nas indústrias de fios, artigos de uso diário, embalagens de alimentos e outras, podendo melhorar significativamente a eficiência e padronização da etiquetagem, e reduzir erros de operação humana.
II.
Parâmetros Técnicos Principais
|
Categoria do Parâmetro
|
Especificações Detalhadas
|
|
Especificações do rolo de etiqueta aplicável
|
Diâmetro interno: ￠76mm, Diâmetro externo: ￠240mm
|
|
Precisão da etiquetagem
|
±0.5-1mm (excluindo erros do produto e da própria etiqueta)
|
|
Velocidade de etiquetagem
|
900-1000 peças/H (a velocidade real depende do tamanho da etiqueta e da proficiência do operador)
|
|
Faixa de diâmetro de fio aplicável
|
Padrão: 4MM-10MM;
Personalização disponível para tamanhos além desta faixa
|
|
Especificações de etiqueta aplicáveis
|
Comprimento: 10mm～40mm (personalização disponível
para outros tamanhos); Largura (direção de dobra): 30mm～130mm
|
|
Dimensões gerais da máquina
|
Aproximadamente
650mm×780mm×1100mm (Comprimento×Largura×Altura)
|
|
Fonte de alimentação aplicável
|
220V/50HZ, Potência nominal: 0.25KW
|
III.
Detalhes da Configuração Principal
(I) Configuração do Mecanismo Central
|
Categoria do Mecanismo
|
Nome do Mecanismo
|
Quantidade
|
Materiais Principais
|
|
Mecanismos de execução básicos
|
Mecanismo de desenrolamento
|
1 conjunto
|
Aço inoxidável, Acrílico,
Liga de alumínio
|
|
|
Mecanismo de guia de etiqueta
|
1 conjunto
|
Liga de alumínio
|
|
|
Mecanismo de prensagem de etiqueta
|
2 conjuntos
|
Liga de alumínio, Chapa de
manganês
|
|
|
Mecanismo de descascamento de etiqueta
|
1 conjunto
|
Aço inoxidável, Liga de
alumínio
|
|
|
Mecanismo de tração
|
1 conjunto
|
Liga de alumínio, Aço,
Rolo revestido de borracha
|
|
|
Mecanismo de rebobinamento
|
1 conjunto
|
Aço inoxidável, POM
(Poliacetal)
|
|
|
Mecanismo de dobragem
|
1 conjunto
|
Aluminum alloy, Stainless
steel
|
|
Estrutura e estruturas auxiliares
|
Estrutura
|
1 conjunto
|
Steel
|
|
|
Caixa elétrica
|
1 conjunto
|
Painted sheet metal
|
|
|
Corrediça
|
1 conjunto
|
HIWIN (Taiwan)/Domestic
high-quality brand
|
|
|
Base de ajuste
|
1 conjunto
|
Silver branch, Aluminum
material, Bearing
|
|
|
Fuso de avanço
|
1 conjunto
|
TBI/Marca nacional de alta qualidade
|
(II) Configuração Elétrica Principal
|
Categoria Elétrica
|
Nome Elétrico
|
Quantidade
|
Opção de Marca
|
|
Núcleo de controle
|
Controlador PLC
|
1 conjunto
|
Wecon
|
|
|
Tela sensível ao toque
|
1 conjunto
|
Wecon
|
|
Sistema de acionamento
|
Motor de tração
|
1 conjunto
|
Keli'er/Ruitte
|
|
|
Acionador do motor de tração
|
1 conjunto
|
Keli'er/Ruitte
|
|
|
Motor de alimentação de etiquetas &
acionador
|
1 conjunto
|
Keli'er/Ruitte
|
|
Elétrica de detecção e auxiliar
|
Sensor de detecção de etiquetas
|
1 conjunto
|
Sick (Alemanha)/Boyi Jingke
|
|
|
Fonte de alimentação chaveada
|
1 conjunto
|
Mean Well (Taiwan)
|
|
Componentes pneumáticos
|
Cilindro
|
2 conjuntos
|
Airtac/Xingchen
|
|
|
Válvula solenoide
|
6 peças
|
Airtac
|
|
|
Gerador de vácuo
|
1 conjunto
|
SNS
|
IV.
Funções Básicas e Cenários de Aplicação
(I) Funções Principais
1. Tecnologia de dobra e etiquetagem: Adota método de dobra e etiquetagem preciso com dispositivos personalizados, que pode realizar etiquetagem estável de produtos com diferentes especificações, garantindo fixação plana da etiqueta e posicionamento preciso.
2.
Capacidade de adaptação flexível: Pode alternar rapidamente para atender às necessidades de etiquetagem de fios, tubos, pequenos artigos de uso diário e outros produtos sem ajustes em larga escala do equipamento, com forte compatibilidade.
3.
Design de operação humanizado: Equipado com tela sensível ao toque profissional e sistema de controle PLC, apresentando lógica de operação clara e fácil uso, o que reduz o custo de treinamento de pessoal.
(II) Cenários de Aplicação Típicos
•Categoria de fios eletrônicos: Dobra e etiquetagem de cabos de alimentação, cabos de dados, cabos de fones de ouvido, etc.;
•Categoria de plásticos e artigos de uso diário: Tubos plásticos, cabides, utensílios de mesa, tigelas e pratos descartáveis, etc.;
• Categoria de embalagens alimentícias: Dobra e etiquetagem de pirulitos, gelatinas e outros lanches com etiquetas de orifício de suspensão tipo avião;
• Outros: Produtos pequenos e médios que requerem dobra e etiquetagem ou etiquetagem com orifício de suspensão.
V.
Funções Opcionais
1.
Módulo de impressão e etiquetagem online: Opcional
impressora de código de barras + computador + software profissional, que pode imprimir informações dinâmicas
como códigos de barras, códigos QR em etiquetas em tempo real, realizando
operação integrada de "impressão-etiquetagem";
2.Personalização de etiquetagem circunferencial para fio circular:
Suporta personalização da função de etiquetagem de envolvimento completo em 360°
para produtos de fio circular para atender às necessidades de etiquetagem de produtos especiais.
Para
detalhes, consulte o pessoal comercial relevante.
