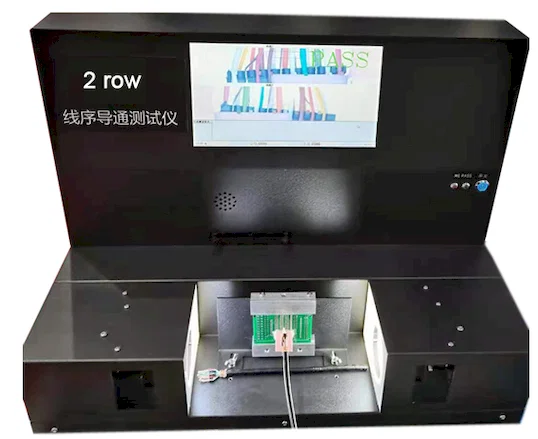

Testador de Cor de Fio para Carcaça de Fila Dupla WPM-8AB
Testador de Cor de Fio para Carcaça de Fila Dupla WPM-8AB Thumb

Testador de Cor de Fio para Carcaça de Fila Dupla WPM-8AB

  • Modelo do Produto: WPM-8AB

  • Specifications

    Máquina de teste de sequência de fios de caixa de linha dupla, Máquina de teste de sequência de fios de linha dupla, Máquina
    De inspeção de sequência de fios de linha dupla Tensão 200-240VAC 50 / 60HZ
    Peso 20kg
    Tamanho da embalagem 560 * 440 * 450mm
    Ambiente de trabalho Temp 0-40 °C, umidade relativa
    Teste de cor Ordem incorreta da cor da sequência do fio, extravio, teste de continuidade de PIN
    Errado Continuidade de 64PIN / circuito aberto / teste
    Aberto instantâneo Transmissão de voz do resultado do teste, bloqueio
    NG Produtos aplicáveis Chicote de fios automotivo, extremidade única 2 linhas, 2 extremidades 2 linhas, Tipo-C, HDM1, USB, fio para PCB, cor personalizada
    Do chicote de fios de 2 fileiras e testador de continuidade
    Há uma série de testadores de sequência de chicotes de fios:
    Função única, linha única / 2 linhas, teste de sequência de fio;
    2-em-1, Linha única / 2-linha, sequência de fios & teste de continuidade;
    3-em-1, Linha única / 2-linha, sequência de fios &
  • Solicite um Orçamento

Maximize a eficiência e a precisão no teste de chicotes de fios com a máquina avançada de teste de sequência de fios de carcaça de duas fileiras

Introdução:

Em ambiente de fabricação exigente de hoje, garantindo a qualidade e A confiabilidade dos chicotes elétricos é fundamental. Apresentando a máquina dobro do teste da seqüência dos fios do alojamento da fileira, Uma solução de ponta projetada para otimizar seu chicote de fios processos de teste e garantir o desempenho impecável do produto. Este O instrumento versátil e inteligente é projetado para abrangente testes, indo além da simples verificação de sequência de fios para abranger continuidade, isolamento (opcional) e até impressão matricial recursos (opcional), tudo em uma plataforma única e fácil de usar. Esteja você produzindo chicotes automotivos complexos, consumidor delicado cabos da eletrônica, ou fiação especializada do dispositivo médico, esta máquina oferece a precisão, velocidade e adaptabilidade de que você precisa para manter o mais altos padrões.

Principais recursos e benefícios:

Este A máquina dobro do teste da seqüência dos fios do alojamento da fileira destaca-se devido ao seu Flexibilidade excepcional, inteligência e ampla gama de aplicações. Vamos nos aprofundar nos principais recursos que tornam este instrumento um Ativo indispensável para sua linha de produção:

1. Versatilidade e adaptabilidade incomparáveis:

  • Modos de teste modulares para diversas necessidades: Esta máquina não é apenas um testador de função única. Oferece um verdadeiro capacidade de teste flexível "três em um". Você pode configurá-lo para:

    • Sequência de fios + Continuidade (isolamento opcional) + Impressão matricial (opcional): Este modo abrangente fornece uma verificação completa da qualidade, garantindo ordem correta dos fios, conectividade elétrica, integridade do isolamento (se equipado) e adicionando rastreabilidade com impressão matricial opcional.

    • Cor da sequência de fios + continuidade (dois em um): para aplicações em que a codificação de cores é crítica, este modo verifica a seqüência correta do fio baseada na cor e assegura contínuo caminhos elétricos.

    • Teste de cores de sequência de fios dedicados: Se o seu foco principal é simplesmente verificar a sequência de cores correta de fios, este modo fornece uma solução simplificada e eficiente.

    • Cor da sequência de fios + pesquisa de pontos (dois em um): Esta combinação única não apenas testa a sequência e a cor dos fios, mas também também incorpora uma função de busca de pontos, benéfica para identificar pontos específicos dentro de arreios complexos.

    • Especializado "Sequência de fios + Terminal não colocado + Continuidade" (três em um) (opcional): Para aplicações especializadas, particularmente com componentes eletrônicos ou montagens, este modo opcional adiciona uma camada extra de controle de qualidade detectando se os terminais não estão encaixados ou conectados corretamente, juntamente com a sequência de fios e verificações de continuidade. Isso é inestimável para produtos compostos onde a integridade da conexão é crucial.

    • Sequências de teste personalizáveis: adapte o processo de teste aos requisitos específicos do seu produto. O máquina permite que você defina "seleção única" ou "seleção múltipla sequências de teste personalizadas" para testes de sequência de fios e condução. Essa adaptabilidade garante que a máquina se integre perfeitamente ao seu fluxos de trabalho existentes e lida com diversas variações de produtos.

  • Projetado para Conectores Modernos: O design de duas fileiras 8-AB é especificamente projetado para lidar com as intrincadas configurações de fiação de conectores modernos como HDM1, TYPE-C, USB, e outras aplicações de classificação de fios de núcleo. Isso o torna ideal para fabricantes que trabalham com eletrônicos de geração atual e futura Dispositivos.

2. Operação inteligente para maior eficiência e experiência do usuário:

  • Interface homem-máquina (HMI) intuitiva: diga adeus a configurações complexas e curvas de aprendizado íngremes. A máquina possui uma IHM intuitiva que é excepcionalmente fácil de configurar, aprender e operar. Seu design amigável minimiza o tempo de treinamento e maximiza a eficiência do operador. Além disso, a orientação remota recursos estão disponíveis, permitindo uma solução de problemas eficiente e suporte, mesmo para clientes em locais remotos.

  • Identificação automática e prevenção de erros: Algoritmos inteligentes identificam automaticamente os fios da mesma cor e frente/verso durante a depuração. Esse recurso inteligente elimina suposições manuais e simplifica significativamente o processo de configuração. Durante teste, a caixa pode ser colocada em qualquer orientação - frente ou verso - simplificando ainda mais o fluxo de trabalho e minimizando possíveis erros.

  • Arquivos editáveis e julgamento automatizado de aprovação/reprovação: economize tempo valioso e garanta consistência com arquivos de teste editáveis e Parâmetros. Você pode criar e armazenar programas de teste para diferentes produtos e recuperá-los instantaneamente para uso futuro. A máquina executa automaticamente o teste, determina se o chicote PASSA ou FALHA (NG), e exibe o resultado com destaque. Crucialmente, ao detectar um falha (NG), a máquina trava automaticamente, impedindo mais processamento de chicotes defeituosos e garantia de que apenas produtos em conformidade se movam encaminhar.

  • Filtragem avançada e detecção especializada de produtos: A máquina incorpora recursos de filtragem inteligentes para ignore efetivamente a impressão ou marcações no corpo do fio, garantindo detecção de cor precisa. Para produtos especiais que exigem precisão montagem, a máquina pode detectar de forma confiável se componentes, como estão correta e totalmente inseridos ("inserção no local detecção").

  • Exibição de resultados abrangente e gerenciamento de dados: os resultados dos testes são apresentados claramente por meio de vários canais: a tela brilhante, facilmente legível, luzes indicadoras visuais para verificações rápidas de status e comandos de voz para feedback auditivo. Além resultados imediatos, a máquina permite o armazenamento e exportação de dados de teste abrangentes. Esse recurso é inestimável para o controle de qualidade, rastreabilidade e análise aprofundada das tendências de produção.

  • Teste de condução avançado: Os recursos robustos de teste de condução da máquina são capazes de detectar circuitos abertos de até 64 pontos, deslocamentos, desconexões instantâneas e detecção de pontos. Esse nível de detalhe garante que até mesmo as falhas de fiação mais sutis sejam identificado, garantindo a integridade do chicote de fios.

  • Controle automatizado de quantidade: Simplifique seus processos de contagem e embalagem de produção. É possível Defina uma quantidade alvo para cada bom produto, e a máquina irá acione automaticamente um alarme assim que esse número for atingido. Esse recurso elimina a necessidade de pesagem ou contagem manual, economizando tempo e minimizando erros.

3. Diversificação de produtos de teste e ampla gama de aplicações:

Este A máquina é projetada segurar uma escala diversa de tipos do chicote de fios do fio e configurações, tornando-o um investimento verdadeiramente versátil:

  • Lida com várias configurações de chicotes: De produtos de chicote de fiação não sequencial de extremidade única e dupla e multi-terminado, multi-segmento, esta máquina pode lidar com uma ampla gama de complexidades.

  • Acomoda diversos tipos de fios: Teste vários tipos de fios, incluindo fio único, fio plano, fio blindado, fio de silicone, CABO e muito mais. Seu design adaptável garante compatibilidade com seus materiais específicos de chicote de fios.

  • Testa produtos compostos: expanda seus recursos de teste além dos chicotes de fios padrão. Esta máquina também pode testar placas PCB, USB, HDM1, TYPE-C, patch cords, e outros produtos compostos, tornando-a uma solução de teste abrangente para diversos conjuntos eletrônicos.

  • Detecção de defeitos de aparência (produtos eletrônicos): Estenda sua aplicação para incluir inspeção visual. A máquina pode auxiliar na detecção de defeitos de aparência de produtos eletrônicos, como juntas de solda de PCB, fornecendo uma camada adicional de garantia de qualidade.

  • Ampla aplicação na indústria: Esta máquina de teste de sequência de fios de carcaça de linha dupla é ideal para um amplo espectro de indústrias, incluindo:

    • Eletrônicos de consumo: Garantir a confiabilidade de cabos e chicotes em smartphones, laptops e outros dispositivos de consumo.

    • Automotivo: Garantir o desempenho e a segurança dos chicotes elétricos automotivos, essenciais para a funcionalidade do veículo.

    • Assistência médica: Atendendo aos rigorosos padrões de qualidade exigidos para a fiação de dispositivos médicos, garantindo a segurança do paciente e a confiabilidade do dispositivo.

    • Comunicações: Teste de cabos e chicotes usados em infraestrutura e equipamentos de telecomunicações.

    • Máquinas e Equipamentos: Verificação da integridade dos sistemas de fiação em máquinas e equipamentos industriais.

    • Nova Energia: Apoiando o novo setor de energia em rápido crescimento testando chicotes usado em veículos elétricos, painéis solares e outras energias renováveis Tecnologias.

Especificações do produto:

Característica Especificação
Nome do produto Testador de cor e continuidade de chicote de fios de 2 linhas
Largura da faixa de teste 1-50mm
Voltagem 200-240VAC 50/60HZ
Peso 20kg
Tamanho da embalagem 560440450mm
Ambiente de trabalho Temp 0-40 °C, umidade relativa <80%
Teste de cor Ordem incorreta da cor da sequência de fios, posicionamento incorreto, PIN errado
Teste de Continuidade Continuidade de 64 pinos / circuito aberto / teste aberto instantâneo
Indicação do resultado do teste Transmissão de voz, bloqueio NG
Produtos aplicáveis Chicote de fios automotivo, extremidade única de 2 linhas, 2 extremidades de 2 linhas, Tipo-C, HDM1, USB, fio-para-PCB, personalizado

Série de produtos:

O A máquina dobro do teste da seqüência dos fios do alojamento da fileira é parte da série abrangente de testadores de sequência de chicotes de fios, oferecendo Soluções adaptadas a várias necessidades e orçamentos:
